คู่มือตัวยึดสแตนเลส: อธิบายสลักเกลียวหกเหลี่ยม น็อต สกรู และแหวนรองแบบแบน

คืออะไร ตัวยึดสแตนเลส และทำไมพวกเขาถึงสำคัญ?

ตัวยึดสแตนเลสเป็นส่วนประกอบทางกลที่ใช้ในการต่อ ยึด หรือวางชิ้นส่วนตั้งแต่สองชิ้นขึ้นไปเข้าด้วยกัน สิ่งที่ทำให้พวกเขาแตกต่างจากตัวยึดเหล็กคาร์บอนมาตรฐานคือองค์ประกอบของพวกมัน โดยประกอบด้วยโครเมียมขั้นต่ำ 10.5% ซึ่งทำปฏิกิริยากับออกซิเจนเพื่อสร้างชั้นออกไซด์แบบพาสซีฟบนพื้นผิว ฟิล์มล่องหนนี้ซ่อมแซมตัวเองได้อย่างต่อเนื่อง ทำให้ตัวยึดสแตนเลสทนทานต่อสนิม การกัดกร่อน และการย้อมสีได้ดีเยี่ยมในสภาพแวดล้อมที่หลากหลาย ไม่ว่าคุณจะทำงานในการก่อสร้างทางทะเล การแปรรูปอาหาร โรงงานเคมี สถาปัตยกรรมกลางแจ้ง หรือการใช้งานในครัวเรือนในชีวิตประจำวัน ตัวยึดสแตนเลสมอบความน่าเชื่อถือในระยะยาวซึ่งวัสดุอื่นไม่สามารถเทียบได้

เกรดที่ใช้กันมากที่สุดสำหรับตัวยึดสเตนเลสคือ 304 และ 316 เกรด 304 เหมาะสำหรับการใช้งานทั่วไป เช่น การก่อสร้างภายในอาคาร เครื่องจักร และการใช้งานกลางแจ้งที่มีน้ำหนักเบา เกรด 316 ประกอบด้วยโมลิบดีนัม ซึ่งช่วยเพิ่มความต้านทานต่อคลอไรด์และน้ำเค็ม ทำให้เป็นตัวเลือกที่ต้องการสำหรับสภาพแวดล้อมชายฝั่งทะเล ทางทะเล และทางเคมี การทำความเข้าใจเกรดเหล่านี้จะช่วยให้คุณเลือกตัวยึดที่เหมาะสมสำหรับงานที่เหมาะสม ซึ่งเป็นการตัดสินใจที่ส่งผลโดยตรงต่ออายุการใช้งานและความปลอดภัยของชุดประกอบของคุณ

โบลท์หัวหกเหลี่ยมสแตนเลส : โครงสร้าง มาตรฐาน และการคัดเลือก

สลักเกลียวหัวหกเหลี่ยมสแตนเลสหรือที่เรียกกันทั่วไปว่าสลักเกลียวหกเหลี่ยมเป็นหนึ่งในตัวยึดที่ใช้กันอย่างแพร่หลายทั้งในอุตสาหกรรมและการก่อสร้าง มีหัวหกด้านที่ช่วยให้ขันได้ง่ายด้วยประแจหรือลูกบ็อกซ์ ก้านเกลียวเต็มหรือบางส่วน และได้รับการออกแบบให้ใช้กับน็อตหรือรูเกลียว หัวหกเหลี่ยมให้พื้นผิวลูกปืนขนาดใหญ่และรองรับแรงบิดได้มากโดยไม่ทำให้หัวยึดเสียหาย ซึ่งเป็นเหตุผลว่าทำไมจึงเลือกใช้สลักเกลียวหกเหลี่ยมสำหรับการเชื่อมต่อโครงสร้างที่มีความแข็งแรงสูง

โบลต์เหล่านี้ผลิตขึ้นตามมาตรฐานสากล เช่น ISO 4014 (เกลียวบางส่วน), ISO 4017 (เกลียวเต็ม), DIN 931 และ DIN 933 ในอเมริกาเหนือ ASME B18.2.1 ควบคุมโบลต์หกเหลี่ยมซีรีส์นิ้ว เมื่อเลือกสลักเกลียวหกเหลี่ยมสแตนเลส คุณต้องคำนึงถึงประเภทของเกลียว (ระบบเมตริกหรือจักรวรรดิ) เส้นผ่านศูนย์กลาง ระยะพิทช์เกลียว และความยาว สลักเกลียวที่สั้นเกินไปจะไม่สามารถขันเกลียวได้เพียงพอสำหรับข้อต่อที่ปลอดภัย อันที่ยาวเกินไปอาจยื่นออกมาไม่ปลอดภัยหรือรบกวนส่วนประกอบที่อยู่ติดกัน

การใช้งานทั่วไปของสลักเกลียวหกเหลี่ยมสแตนเลส

• การเชื่อมต่อเหล็กโครงสร้างในสะพานและอาคารที่สัมผัสกับสภาพอากาศ
• อุปกรณ์ตกแต่งดาดฟ้าเรือ การต่อเรือ และการสร้างท่าเรือ
• อุปกรณ์แปรรูปอาหารและเครื่องดื่มที่ต้องการสภาพสุขอนามัย
• หน้าแปลนท่อโรงงานเคมีและภาชนะรับความดัน
• ระบบ HVAC และเปลือกหุ้มเชิงกลกลางแจ้ง

น็อตหกเหลี่ยมสแตนเลสและน็อตมาตรฐาน: ความแตกต่างและการใช้งาน

น็อตหกเหลี่ยมสแตนเลสเป็นอุปกรณ์มาตรฐานสำหรับสลักเกลียวหกเหลี่ยม มีเกลียวในและด้านนอกหกด้านซึ่งช่วยให้ขันให้แน่นได้ด้วยประแจ มีจำหน่ายทั้งแบบความสูงเต็ม (มาตรฐาน) และแบบบาง/แยม น็อตหกเหลี่ยมผลิตตามมาตรฐาน ISO 4032, ISO 4033, DIN 934 และมาตรฐานอื่นๆ ที่เทียบเท่า เมื่อจับคู่กับสลักเกลียวหกเหลี่ยมที่ทำจากสเตนเลส จะสร้างข้อต่อแบบสลักเกลียวที่สมบูรณ์และทนทานต่อการกัดกร่อน เหมาะสำหรับสภาวะที่ต้องการ

นอกเหนือจากน็อตหกเหลี่ยมแบบดั้งเดิมแล้ว น็อตสแตนเลสยังมีรูปแบบพิเศษหลายรูปแบบ ซึ่งแต่ละรูปแบบได้รับการออกแบบทางวิศวกรรมมาเพื่อความต้องการด้านประสิทธิภาพเฉพาะ น็อตล็อคเม็ดมีดไนลอน (เทียบเท่า ISO 7042) ใช้ปลอกไนลอนเพื่อต้านทานการคลายตัวที่เกิดจากแรงสั่นสะเทือน ซึ่งเป็นคุณสมบัติที่สำคัญในการใช้งานด้านยานยนต์และเครื่องจักร น็อตหน้าแปลนมีหน้าแปลนคล้ายแหวนรองในตัวซึ่งกระจายโหลดไปทั่วพื้นที่กว้างขึ้น ลดความจำเป็นในการแหวนรองแยกต่างหาก น็อตหัวหมวก (น็อตลูกโอ๊ก) หุ้มปลายโบลต์แบบเปลือยเพื่อความสวยงามและป้องกันความเสียหายของเกลียว การทำความเข้าใจว่าควรใช้น็อตประเภทใดมีความสำคัญพอๆ กับการเลือกสลักเกลียวที่ถูกต้อง

ข้อมูลสรุปเกี่ยวกับประเภทน๊อตตัวเมีย สเตนเลส

สกรูสแตนเลส: การเลือกหัวขวาและประเภทไดรฟ์

สกรูสแตนเลสแตกต่างจากสลักเกลียวตรงที่โดยทั่วไปแล้วได้รับการออกแบบให้ขันเข้ากับวัสดุโดยตรงโดยไม่ต้องใช้น็อต มีจำหน่ายในสไตล์หัวและประเภทไดรฟ์ที่หลากหลาย โดยแต่ละรูปแบบมีข้อดีเฉพาะเจาะจงขึ้นอยู่กับการใช้งาน การตัดสินใจที่สำคัญที่สุดในการเลือกสกรูสแตนเลสคือการจับคู่ลักษณะหัวและประเภทไดรฟ์ให้เข้ากับสภาพแวดล้อมการติดตั้ง ข้อกำหนดในการรับน้ำหนัก และรูปลักษณ์ที่ต้องการ

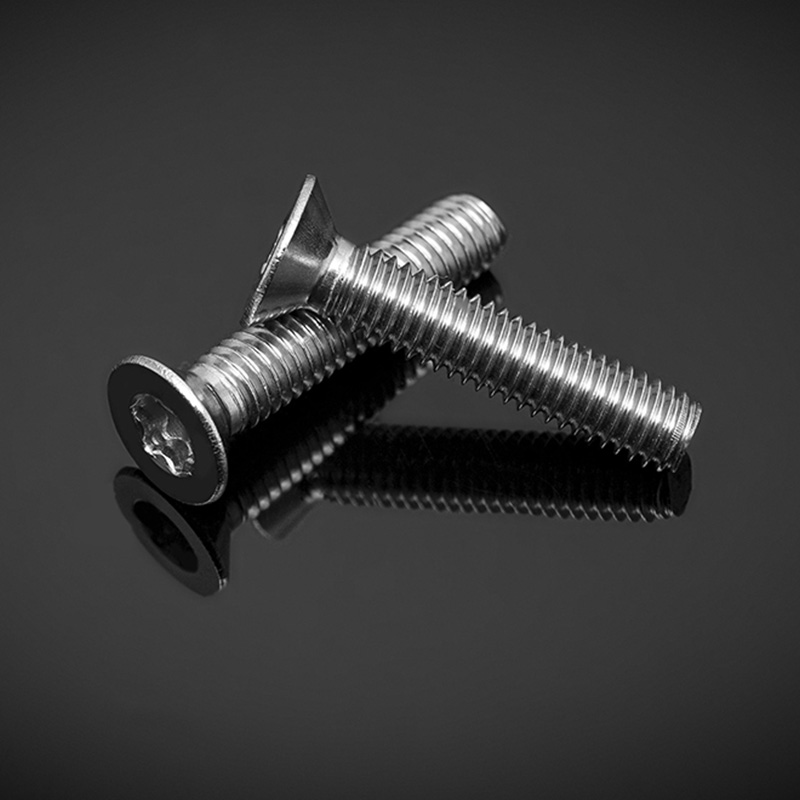

สกรูหัว P มีปลายมนโปรไฟล์ต่ำพร้อมพื้นผิวลูกปืนกว้าง เหมาะสำหรับงานประกอบทั่วไป สกรูหัวเทเปอร์ (หัวแบน) อยู่ในระนาบเดียวกับพื้นผิววัสดุ — จำเป็นสำหรับการใช้งานที่หัวที่ยื่นออกมาอาจสร้างอันตรายด้านความปลอดภัยหรือรบกวนชิ้นส่วนที่เคลื่อนไหวได้ สกรูหัวจมมีหัวกว้างเป็นพิเศษสำหรับใช้กับวัสดุที่บางหรืออ่อน สำหรับงานไม้กลางแจ้ง โดยทั่วไปจะใช้สกรูสแตนเลสแบบแตะตัวเองพร้อมหัวแตรเดี่ยวเพื่อยึดพื้นไม้ ผนัง และรั้ว เนื่องจากสกรูดึงวัสดุพื้นผิวให้แน่นโดยไม่ทำให้แตกร้าว

ประเภทของไดรฟ์และเวลาที่ควรใช้

• ฟิลลิปส์ (PH): ประเภทไดรฟ์ที่พบมากที่สุดทั่วโลก ใช้งานง่ายกับเครื่องมือไฟฟ้า แต่มีแนวโน้มที่จะหลุดล่อน (ลื่นไถล) เมื่อมีแรงบิดสูง
• เจาะรู: การออกแบบช่องเดียวที่เรียบง่าย เป็นที่ต้องการในการใช้งานที่มีแรงบิดต่ำ แม่นยำ และการบำรุงรักษาเครื่องจักรรุ่นเก่า
• ทอร์ก (เท็กซัส / สตาร์): ระบบขับเคลื่อนแบบสตาร์หกจุดพร้อมการถ่ายโอนแรงบิดที่เหนือกว่าและการแคมเอาท์ที่น้อยที่สุด เหมาะสำหรับการประกอบ/ถอดชิ้นส่วนที่มีความแข็งแรงสูงหรือซ้ำๆ
• โปซิดริฟ (PZ): การออกแบบ Phillips ที่ได้รับการปรับปรุงให้การมีส่วนร่วมของบิตที่ดีขึ้น มาตรฐานการก่อสร้างและงานไม้ของยุโรป
• ซ็อกเก็ตหกเหลี่ยม (อัลเลน): ไดรฟ์หกเหลี่ยมภายในสำหรับใช้กับประแจอัลเลนหรือบิตหกเหลี่ยม พบได้ทั่วไปในเครื่องจักร เฟอร์นิเจอร์ และงานยึดแบบปกปิด

สิ่งสำคัญประการหนึ่งเมื่อใช้สกรูสแตนเลส: การครูดถือเป็นความเสี่ยงอย่างแท้จริง การครูดเกิดขึ้นเมื่อเกลียวของสกรูและน็อตสแตนเลสยึดติดกันเนื่องจากการเสียดสีและความร้อนที่เกิดขึ้นระหว่างการขัน ทำให้แทบจะถอดประกอบไม่ได้โดยไม่ทำให้ตัวยึดหัก เพื่อป้องกันการครูด ให้ใช้สารหล่อลื่นป้องกันการยึดติดเสมอ หรือใช้ตัวยึดจากสแตนเลสเกรดต่างๆ (เช่น โบลท์ 316 พร้อมน็อต 304) การลดความเร็วในการขันยังช่วยลดความเสี่ยงในการครูดได้อย่างมาก

แหวนรองสเตนเลสสตีล: การกระจายโหลดและการป้องกันพื้นผิว

แหวนรองสเตนเลสสตีลเป็นแผ่นบางที่มีรูปทรงเป็นแผ่นดิสก์ซึ่งมีรูตรงกลางที่มีขนาดพอดีกับสลักเกลียวหรือก้านสกรู แม้ว่ามันอาจจะดูเหมือนเป็นอุปกรณ์เสริมเล็กน้อย แต่บทบาทของมันในข้อต่อที่ยึดนั้นมีความสำคัญในการใช้งาน แหวนรองแบบแบนจะกระจายภาระในการจับยึดของหัวน็อตหรือโบลต์ไปบนพื้นที่ผิวที่ใหญ่ขึ้น ซึ่งจะช่วยป้องกันไม่ให้ตัวยึดดึงผ่านวัสดุที่นิ่มกว่า และลดความเสียหายที่พื้นผิวของส่วนที่ยึดไว้ สิ่งนี้สำคัญอย่างยิ่งเมื่อทำการยึดเข้ากับไม้ พลาสติก อลูมิเนียม หรือวัสดุอื่นๆ ที่อ่อนกว่าสแตนเลส

แหวนรองสเตนเลสสตีลยังช่วยปกป้องผิวสำเร็จของวัสดุที่เชื่อมด้วย เมื่อหัวน็อตหรือโบลต์หมุนโดยตรงบนพื้นผิวที่ทาสีหรือขัดเงา จะทำให้เกิดรอยขีดข่วนและการเซาะร่อง แหวนรองแบบแบนระหว่างหัวตัวยึดกับพื้นผิวช่วยลดความเสียหายนี้ ในการใช้งานไฟฟ้า แหวนรองยังทำหน้าที่เป็นช่องว่างฉนวนเมื่อใช้กับแหวนรองไนลอนหรือยางที่อยู่ด้านล่าง แหวนรองสเตนเลสแบบแบนมาตรฐานผลิตขึ้นตามมาตรฐาน DIN 125A, ISO 7089 และ ISO 7090 (พร้อมลบมุม) โดยมีขนาดตั้งแต่ M2 ถึง M64 ในหน่วยเมตริกและขนาดอิมพีเรียลที่เทียบเท่ากัน

เมื่อใดจึงควรใช้แหวนรองแบบแบน

• ใต้หัวโบลต์และน็อตเมื่อยึดเข้ากับไม้ วัสดุคอมโพสิต หรือโลหะเนื้ออ่อน
• บนรูขนาดใหญ่หรือมีรูเจาะซึ่งหัวสลักอาจลอดผ่านได้
• เพื่อป้องกันพื้นผิวขัดเงาหรือทาสีจากความเสียหายจากการสัมผัสระหว่างการขันให้แน่น
• เมื่อใช้ร่วมกับแหวนรองสปริง (ล็อค) เพื่อให้มีพื้นผิวเรียบสำหรับแหวนรองล็อค
• ในการเชื่อมต่อท่อแบบมีหน้าแปลนเพื่อสร้างที่นั่งปะเก็นที่สม่ำเสมอทั่วทั้งหน้าหน้าแปลน

วิธีจับคู่ส่วนประกอบตัวยึดสแตนเลสสำหรับการประกอบที่สมบูรณ์

การเลือกส่วนประกอบตัวยึดแต่ละชิ้นนั้นยุ่งยากเพียงครึ่งเดียว — การประกอบอย่างถูกต้องให้เป็นข้อต่อที่สมบูรณ์และเชื่อถือได้นั้น ต้องใช้เกรดโบลต์ เกรดน็อต ขนาดแหวนรอง และการเตรียมพื้นผิวที่ตรงกัน ความไม่ตรงกันขององค์ประกอบเหล่านี้อาจทำให้เกิดความล้มเหลวของข้อต่อ การกัดกร่อน หรือปัญหาระหว่างการบำรุงรักษาได้ แนวทางปฏิบัติต่อไปนี้จะช่วยให้แน่ใจว่าชุดอุปกรณ์ยึดสแตนเลสของคุณทำงานได้ตามที่ต้องการตลอดอายุการใช้งาน

ขั้นแรก ปรับเกรดของส่วนประกอบทั้งหมดให้ตรงกัน หากคุณใช้สลักเกลียวหกเหลี่ยมสแตนเลส 316 ให้ใช้น็อตและแหวนรองสแตนเลส 316 เกรดการผสมไม่จำเป็นต้องทำให้เกิดความล้มเหลวในทันที แต่สามารถสร้างความต่างศักย์ไฟฟ้าหรือความต้านทานการกัดกร่อนที่ไม่สอดคล้องกัน ซึ่งจะทำให้ข้อต่ออ่อนตัวลงเมื่อเวลาผ่านไป ประการที่สอง ตรวจสอบความเข้ากันได้ของเกลียว: ทั้งโบลต์และน็อตต้องใช้มาตรฐานเกลียวเดียวกัน (ระบบเมตริกหรือ UNC/UNF อิมพีเรียล) และระยะพิทช์เดียวกัน สลักเกลียว M10 แบบเมตริกที่มีระยะพิทช์ 1.5 มม. ต้องใช้น็อตที่มีสเปคเดียวกัน การขันเกลียวโดยใช้น็อตที่ไม่ถูกต้องจะทำให้ส่วนประกอบทั้งสองเสียหาย

ประการที่สาม ปรับขนาดเครื่องซักผ้าแบบเรียบของคุณให้ถูกต้อง เส้นผ่านศูนย์กลางด้านในของแหวนรองควรมีขนาดใหญ่พอที่จะผ่านก้านโบลต์ได้โดยไม่ต้องขยับมากเกินไป ในขณะที่เส้นผ่านศูนย์กลางภายนอกควรเหมาะสมกับการกระจายโหลด แหวนรองมาตรฐาน DIN 125 เหมาะสำหรับการใช้งานส่วนใหญ่ แต่งานหนักหรืองานโครงสร้างอาจต้องใช้แหวนรองซีรีส์ใหญ่ที่มีเส้นผ่านศูนย์กลางภายนอกใหญ่กว่ามาก สุดท้ายนี้ ให้ใช้แรงบิดที่ถูกต้องโดยใช้ประแจทอร์คที่ปรับเทียบแล้วเสมอ — ตัวยึดสเตนเลสสตีลที่ขันแน่นมากเกินไปอาจเสี่ยงต่อการครูดและการหลุดของเกลียว ในขณะที่การขันแน่นน้อยเกินไปจะทำให้เกิดการคลายตัวภายใต้การสั่นสะเทือนหรือโหลดแบบไดนามิก

เกรดสกรูสแตนเลสเปรียบเทียบ: 304 กับ 316 กับ A2 กับ A4

การกำหนดเกรดสำหรับตัวยึดสเตนเลสสตีลอาจทำให้เกิดความสับสน โดยเฉพาะอย่างยิ่งเนื่องจากมีการเรียกวัสดุชนิดเดียวกันในชื่อที่แตกต่างกันในมาตรฐานที่แตกต่างกัน มาตรฐาน ISO 3506 แบ่งประเภทของตัวยึดสแตนเลสเป็น A2 (เทียบเท่ากับ 304) และ A4 (เทียบเท่ากับ 316) โดยมีคุณสมบัติคลาส 50, 70 และ 80 บ่งบอกถึงระดับความต้านทานแรงดึง มาตรฐานของอเมริกาโดยทั่วไปจะอ้างอิงโดยตรงถึงเกรดโลหะผสมของ AISI (304, 316) การทำความเข้าใจความเท่าเทียมกันเหล่านี้จะช่วยป้องกันข้อผิดพลาดด้านข้อกำหนดที่มีค่าใช้จ่ายสูง

สำหรับการก่อสร้างเชิงพาณิชย์และการใช้งานทางวิศวกรรมทั่วไปส่วนใหญ่ ตัวยึด A2-70 (304) ให้ความสมดุลที่ยอดเยี่ยมในด้านความต้านทานการกัดกร่อน ความแข็งแรง และความคุ้มค่า ในสภาพแวดล้อมที่มีการสัมผัสกับน้ำเค็ม สารเคมีที่เป็นกรด หรือน้ำคลอรีน เช่น รอบสระว่ายน้ำ แท่นนอกชายฝั่ง หรือโรงงานยา ควรระบุ A4-70 หรือ A4-80 (316) เสมอ การใช้ตัวยึด A2 ในสภาพแวดล้อมที่มีคลอไรด์หนักจะส่งผลให้เกิดการกัดกร่อนแบบรูพรุนและความล้มเหลวของข้อต่อในที่สุด ไม่ว่าส่วนประกอบจะประกอบได้ดีแค่ไหนก็ตาม

การบำรุงรักษาและการตรวจสอบชุดอุปกรณ์ยึดสเตนเลสสตีล

ข้อดีประการหนึ่งของตัวยึดสเตนเลสสตีลคือความต้องการการบำรุงรักษาต่ำเมื่อเปรียบเทียบกับทางเลือกอื่นที่เป็นเหล็กกล้าคาร์บอนชุบหรือทาสี อย่างไรก็ตาม "การบำรุงรักษาต่ำ" ไม่ได้หมายความว่า "การบำรุงรักษาเป็นศูนย์" การตรวจสอบเป็นระยะถือเป็นสิ่งสำคัญ โดยเฉพาะอย่างยิ่งในการใช้งานด้านโครงสร้าง วิกฤตด้านความปลอดภัย หรือมีการสั่นสะเทือนสูง การตรวจสอบด้วยสายตาควรมองหาสัญญาณของสนิมบนพื้นผิว (ซึ่งสามารถบ่งบอกถึงการปนเปื้อนจากเครื่องมือเหล็กคาร์บอนใกล้เคียงหรืออนุภาคที่ฝังอยู่ในพื้นผิว) การกัดกร่อนตามรอยแยกในข้อต่อที่แน่นหนา และการแตกร้าวหรือการเสียรูปที่มองเห็นได้ภายใต้หัวสลักเกลียวหรือน็อต

หากคราบสนิมปรากฏบนตัวยึดสเตนเลสสตีลที่ดี มักเกิดจากการปนเปื้อนของเหล็กโดยอิสระจากเครื่องมือเหล็กคาร์บอน ฝุ่นจากการเจียร หรือการสัมผัสกับพื้นผิวเหล็กคาร์บอน ซึ่งสามารถแก้ไขได้โดยการทำทู่ — การทำความสะอาดด้วยสารละลายกรดซิตริกหรือกรดไนตริกที่จะขจัดการปนเปื้อนของธาตุเหล็กและฟื้นฟูชั้นออกไซด์ที่ป้องกัน สำหรับชุดประกอบที่มีการถอดประกอบเป็นระยะๆ ให้ตรวจสอบเกลียวอย่างระมัดระวังเพื่อดูความเสียหายจากการครูดก่อนที่จะประกอบกลับเข้าไปใหม่ และเปลี่ยนตัวยึดที่แสดงเกลียวที่ผิดรูปหรือยึด การใช้ตัวยึดแบบ galated ซ้ำจะเพิ่มความเสี่ยงของความล้มเหลวในการให้บริการและการปอกเกลียวอย่างมาก

แนะนำให้ตรวจสอบแรงบิดหลังจากช่วงการบริการเริ่มแรกในการใช้งานที่เสี่ยงต่อการสั่นสะเทือน เนื่องจากตัวยึดที่ทำจากสเตนเลสสตีลอาจเกิดการคลายตัวเล็กน้อย (การฝัง) ที่ส่วนต่อประสานในระหว่างการให้บริการในช่วงแรกๆ การบิดซ้ำตามค่าที่ระบุหลังการทำงาน 24–48 ชั่วโมงช่วยให้มั่นใจว่าข้อต่อยังคงถูกยึดอย่างเหมาะสม สำหรับการติดตั้งถาวรที่จะไม่ได้รับการตรวจสอบอย่างสม่ำเสมอ ให้พิจารณาใช้สารประกอบล็อคเกลียวที่ได้รับการจัดอันดับสำหรับเหล็กสแตนเลส หรือลงทุนในคุณสมบัติการล็อคทางกล เช่น น็อตที่มีแรงบิดเหนือกว่า เพื่อรักษาภาระการยึดจับในระยะยาว
